Komponent oversigt

En komponent oversigt er essentielt et billede, med områder (hotspots), der indikerer overskredne jobs.

Det kunne f.eks. være en maskine, som har flere komponenter. En kompnent oversigt over maskinen, kan vise, med hotspots, hvor mange overskredne jobs, der er på diverse underkomponenter, på maskinen.

Dette giver et godt overblik over, hvad på maskinen der kræver opmærksomhed.

Opret en komponentoversigt

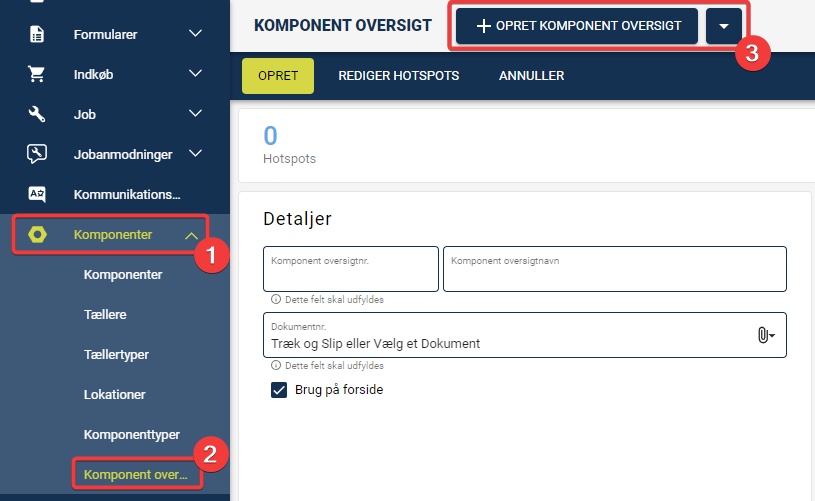

Komponent oversigt findes under Komponenter. Tryk på "OPRET KOMPONENT OVERSIGT".

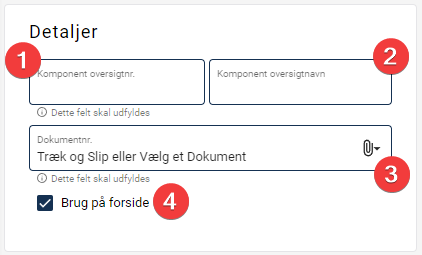

1. Komponent oversigtnr. kan være tal og bogstaver
2. Navn på komponent oversigten
3. Vedhæft billeder af overkomponenten (billede af anlæg, plantegning, kort osv.)

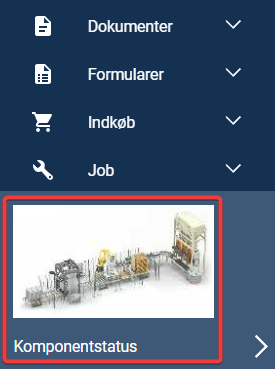

4. Hvis komponent oversigten skal vises i menuen i nederste højre hjørne, sættes der kryds i "Brug på forside" af. Eksempel vises her:

Opret hotspots

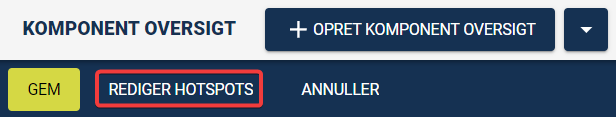

For at oprette hotspots, redigeres komponent oversigten. Tryk på "REDIGER HOTSPOTS".

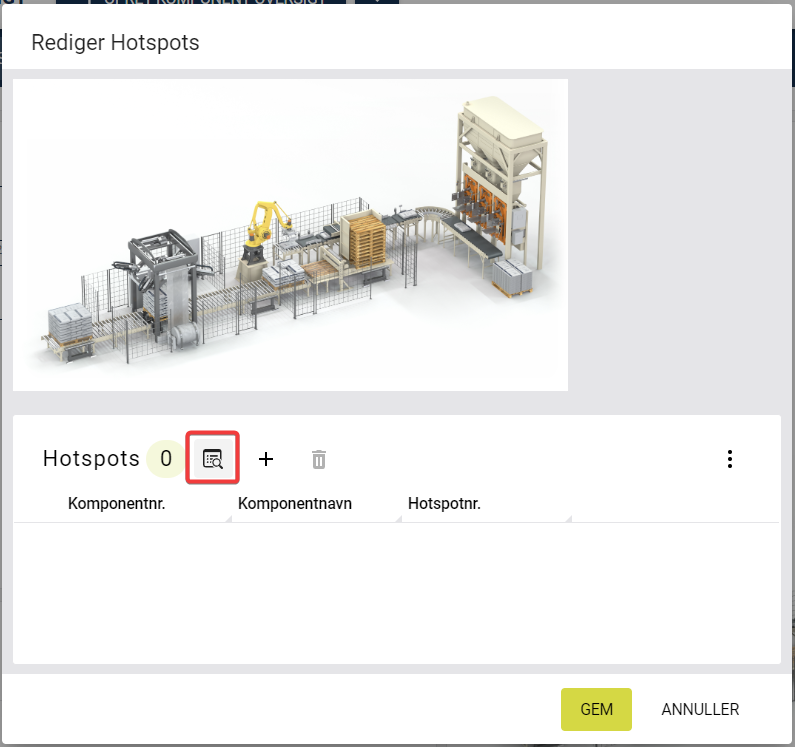

Vælg de hotspots der skal vises på oversigten.

Tip: Ved at vælge en, holde SHIFT knappen nede, og vælge en anden, vælges automatisk alle komponenter imellem de to valgte. F.eks. vælg "1.01.01 - Robot", hold SHIFT nede, vælg "1.01.05 - Løftebord". Alle komponenter imellem og inklusiv "1.01.01 - Robot" og "1.01.05 - Løftebord" vælges automatisk.

Tryk på "VÆLG".

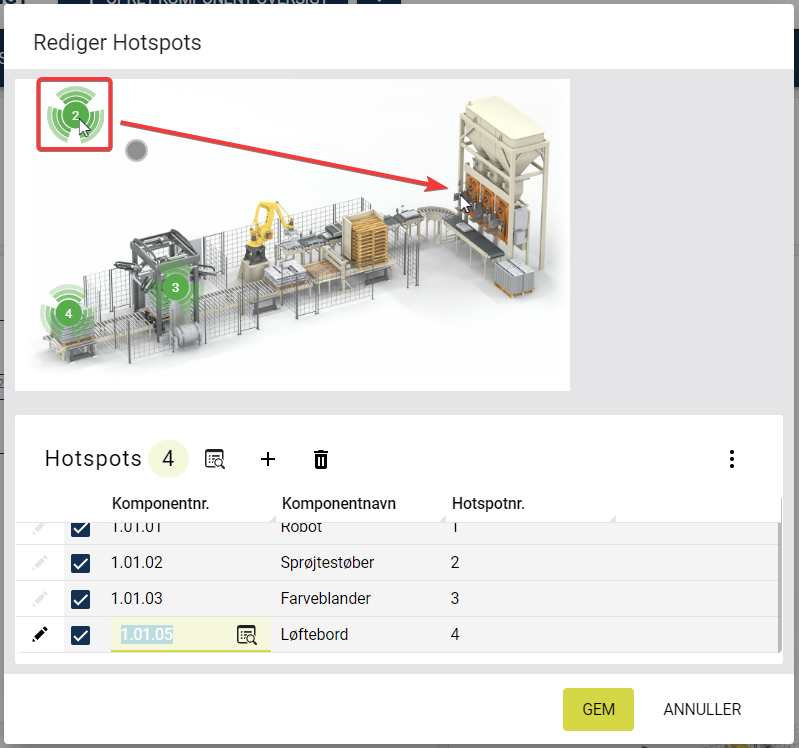

Træk hotspots dertil på billedet, hvor de skal være, og tryk "GEM". Tallene indikerer hotspotnr. som indikerer den komponenten hotspottet er repræsenterer.

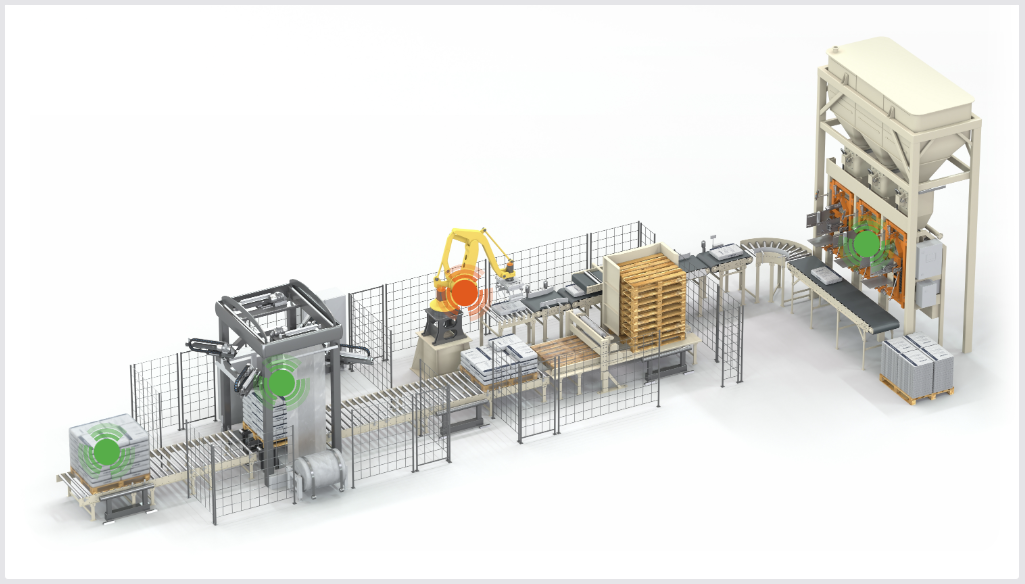

Næste gang INEXTIA bliver opdateret, kan komponentoversigten ses, enten på forsiden eller på et Dashboard. Det vil se således ud:

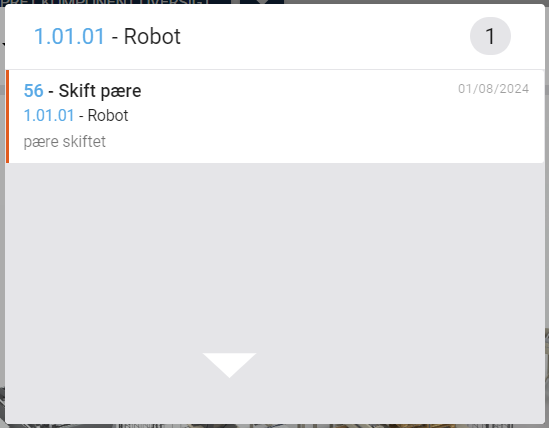

Det røde hotspot indikerer at der er et eller flere overskredene jobs på komponenten. Klikkes der på hotspottet, vises en oversigt over de overskredne jobs, der er på komponenten:

Komponent oversigt kunne f.eks. også bruges på et kort, for at indikere på hvilke placeringer, der er overskredne jobs:
